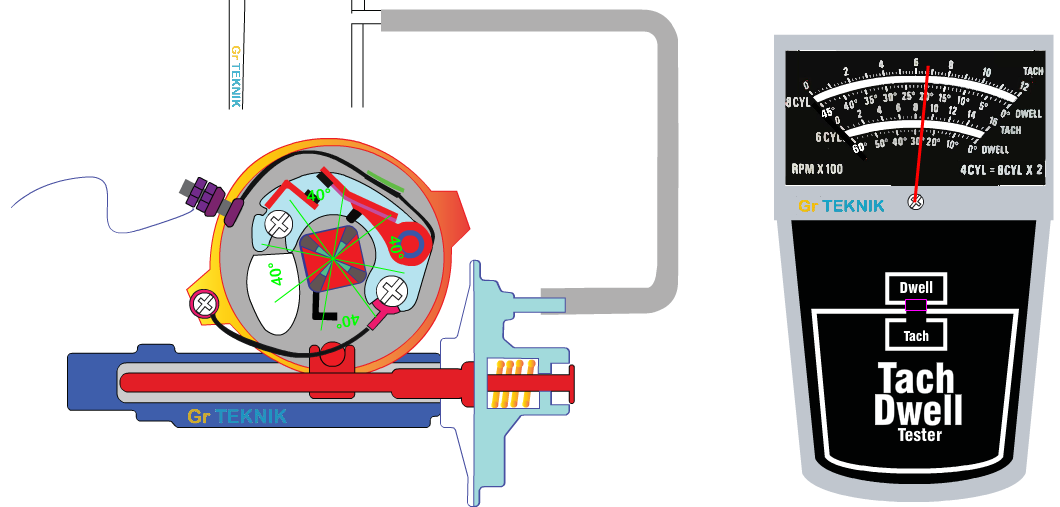

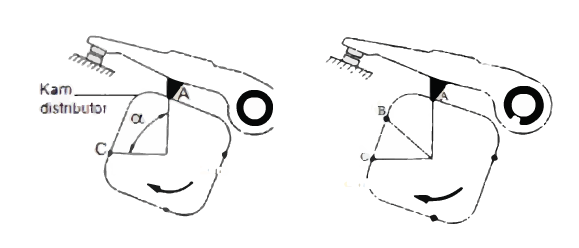

B. Sudut Dwell Atau Sudut Tutup A sampai B adalah sudut buka kontak pemutus, sedangkan B sampai C adalah sudut tutup kontak pemutus. Sudut tutup kontak pemutus (k.p) dinamakan sudut dwell. sudut dweel Sudut dwell atau sudut tutup adalah sudut putar kam distributor mulai dari saat kontak pemutus mulai menutup (B) sampai dengan kontak pemutus mulai membuka (C) pada tonjolan kam berikutnya, dalam satuan derajat poros kam.
C.

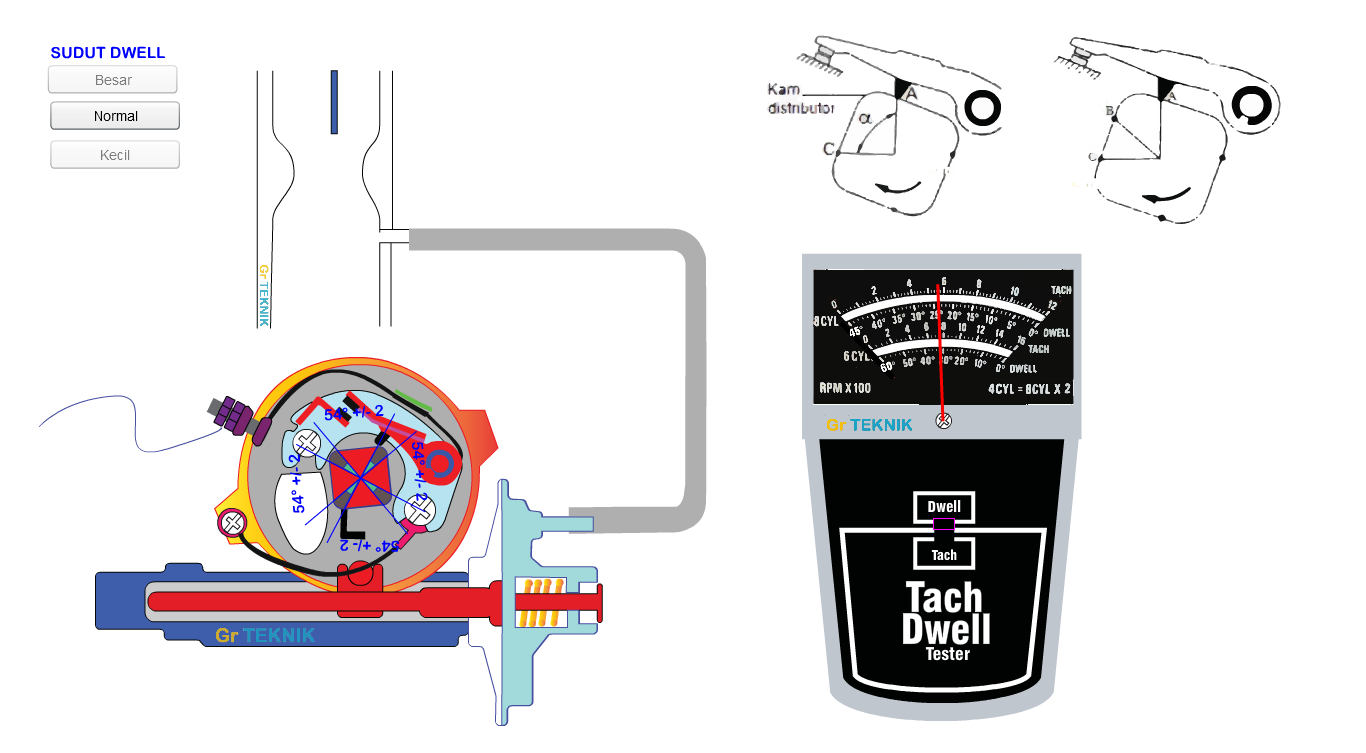

Hubungan Sudut Dwell Dengan Celah Kontak Pemutus
- Jika celah kontak kecil, maka :
sudut buka kecil dan sudut Dwell besar
- Jika celah kontak besar, maka : sudut buka besar dan sudut Dwell kecil
Sedangkan rumus sudut Dwell secara empiris yaitu 60 % X Sudut pengapian.
Sehingga hasilnya yaitu 60 % X ( 360 / Z ), dengan toleransi lebih kurang 2 derajat.
Contoh menghitung sudut dweel 4 silinder.
D. Pengaruh Sudut Dwell Terhadap Pengapian
Kemampuan pengapian ditentukan oleh kuat arus primer. Untuk mencapai arus
primer maksimum, diperlukan waktu pemutusan kontak pemutus yang cukup, dan hal
itu sangat ditentukan oleh waktu menutup kontak pemutus yang cukup.
1. Sudut Dwell Terlalu Kecil
Dengan sudut dwell
terlalu kecil, maka waktu penutupan kontak pemutus pendek, akibatnya arus
primer tidak mencapai maksimum yang seharusnya dan kemampuan pengapian menjadi
kurang (bunga api pada busi lemah).
2. Sudut Dwell Terlalu
Besar
Dengan sudut dwel
terlalu besar, maka waktu penutupan kontak pemutus lama, akibatnya arus primer
dapat mencapai maksimum yang seharusnya dan kemampuan pengapian menjadi baik
(bunga api pada busi kuat).
Kelemahannya karena
waktu mengalir arus terlalu lama, maka kontak pemutus menjadi panas dan konntak
pemutus cepat aus.
